Khi giọt nước tích điện trở thành ‘tia sét’ phá hỏng lớp phủ kim loại

Trong nhiều thập kỷ, việc bảo vệ kim loại tập trung vào hai kẻ thù rõ ràng: mài mòn cơ học và ăn mòn hóa học. Nhưng các thí nghiệm gần đây hé lộ một cơ chế ít được chú ý hơn nhưng có thể gây hại nghiêm trọng: các giọt nước mang điện tích, khi di chuyển và va chạm, tạo ra phóng điện tại điểm tiếp xúc và khoan thủng lớp bảo vệ bên ngoài — mở đường cho rỉ sét tấn công kim loại bên dưới.

Hiện tượng tĩnh điện ‘thể lỏng’ và cách nó sinh ra

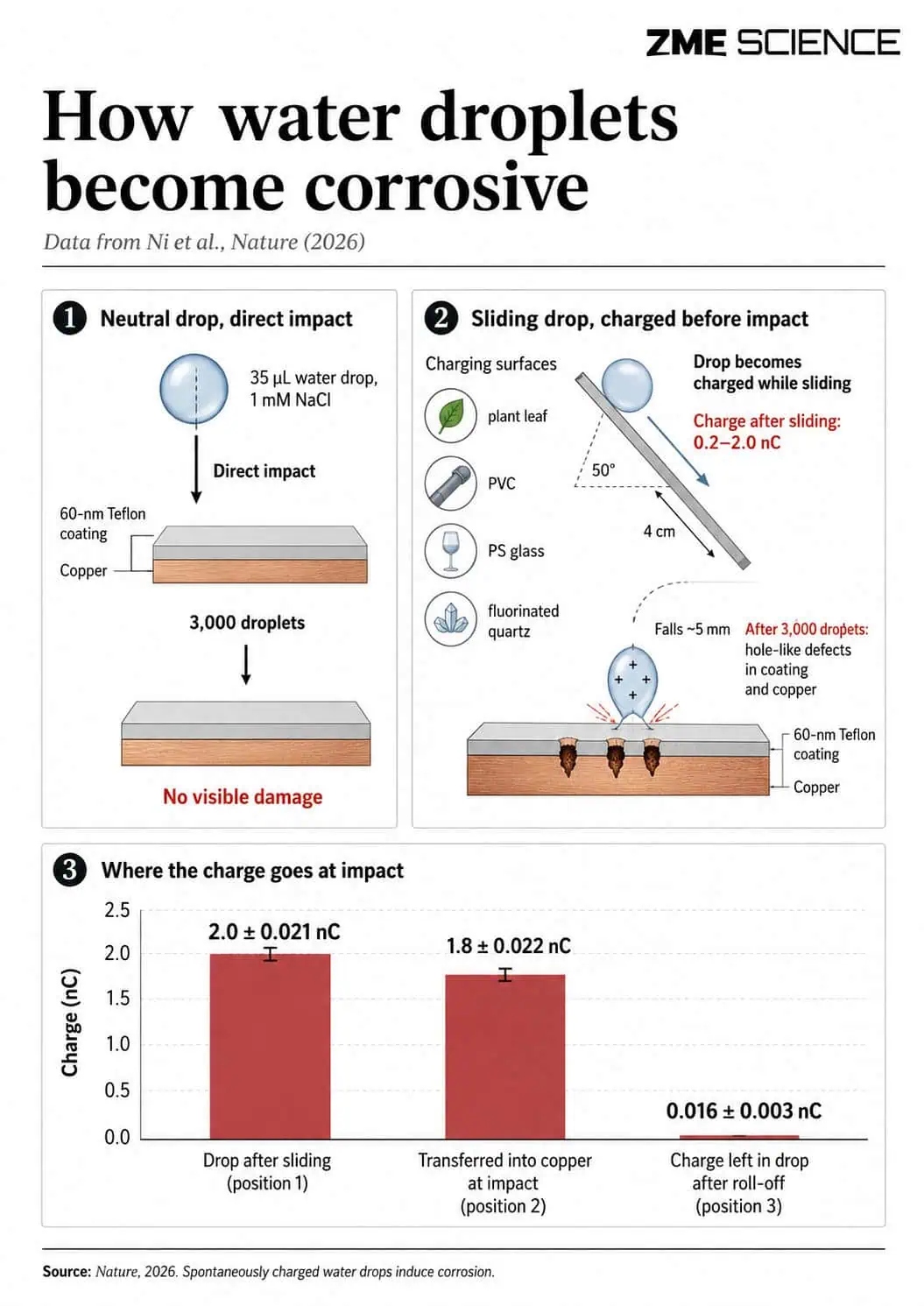

Khi một giọt nước tiếp xúc rồi tách rời khỏi bề mặt, một quá trình trao đổi điện tích diễn ra giữa chất lỏng và chất rắn. Trong các thử nghiệm được báo cáo, những giọt nước muối có thể tích khoảng 35 microlit, khi trượt quãng đường ngắn chỉ 4 cm trên lá cây, PVC hay kính đã tích lũy điện tích nằm trong khoảng 0,2–2 nanocoulomb. Dạng tĩnh điện này tồn tại bên trong giọt, biến giọt nước thành một vật chứa điện năng di động — tức là một ‘điện tích thể lỏng’.

Nhìn bằng tốc độ cao: giọt nước biến thành mũi phóng điện

Quan sát bằng video quay tốc độ cao cho thấy mô tả trực quan của hiện tượng. Khi giọt nước tích điện tiếp cận bề mặt kim loại được bảo vệ bởi một lớp cách điện, phần đáy của giọt bị kéo dãn thành một hình nón nhọn. Trong khoảnh khắc đó, giọt nước và tấm kim loại tương ứng đóng vai hai điện cực mang điện trái dấu, và khoảng cách giữa chúng trở nên rất nhỏ.

Do cự ly siêu gần, cường độ điện trường tại đầu nhọn của giọt tăng vọt. Kết quả là xảy ra hiện tượng đánh thủng điện môi — một dạng phóng điện cục bộ tương tự tia sét nhưng ở quy mô vi mô — làm xuất hiện các lỗ thủng nhỏ trên lớp phủ cách điện. Sau va chạm, phần lớn điện tích quan sát thấy trên giọt đã biến mất, cho thấy có một dòng điện đã truyền qua lớp phủ vào lõi kim loại.

Bằng chứng thực nghiệm: từ lớp phủ Teflon đến silica

Các thí nghiệm so sánh cho thấy sự khác biệt rõ rệt giữa giọt trung hòa về điện và giọt mang điện. Sau 3.000 lần va chạm, giọt trung hòa hầu như không để lại hư hại trên các tấm đồng phủ Teflon; trong khi đó, giọt tích điện liên tục gây tổn hại cho nhiều loại lớp phủ phổ biến, bao gồm Teflon, polystyrene và lớp silica cách điện phủ trên vàng.

Mô hình tính toán và thử nghiệm thực tế chỉ ra một mức năng lượng đủ để xuyên thủng: một giọt mang khoảng 2 nanocoulomb có khả năng đánh thủng một lớp Teflon dày 10 micromet hoặc một lớp polystyrene dày 50 micromet. Mặc dù điện tích trên từng giọt là nhỏ, điện trường cực mạnh ở cự ly rất gần là chìa khóa khiến hiện tượng này trở nên nguy hiểm đối với khả năng chắn bảo vệ.

Tích lũy hủy hoại theo thời gian: số lần va chạm quan trọng thế nào?

Hư hại không phải lúc nào cũng xuất hiện ngay sau một vài va chạm. Thử nghiệm trên lá đồng thương mại cho thấy các hiệu ứng tích lũy rất rõ: khoảng 10.000 lần va chạm với giọt tích điện dẫn đến sự suy giảm khả năng che chắn của lớp phủ; khi lên tới khoảng 50.000 lần, các vùng ăn mòn rộng hơn một milimet bắt đầu xuất hiện. Điều này cho thấy tác hại có thể tiến triển chậm nhưng liên tục, đặc biệt trong môi trường có nhiều giọt nước trượt hoặc bắn lên bề mặt trong thời gian dài.

Khác biệt với ăn mòn cổ điển và những quan sát bất ngờ

Một phát hiện đáng chú ý là thiệt hại do giọt tích điện có thể nặng hơn so với chỉ ngâm vật liệu trong dung dịch muối cùng nồng độ. Trong một trường hợp cụ thể, khi giọt tích điện trượt qua một ranh giới giữa thạch anh và đồng trên một lớp phủ nhẵn, một rãnh khuyết tật xuất hiện chính xác dọc theo đường ranh giới sau 3.000 lượt trượt — một bằng chứng cho thấy phóng điện cục bộ theo các vị trí tiếp xúc đặc thù có thể đóng vai trò quyết định trong việc khởi phát tổn thương.

Ý nghĩa với ngành vật liệu và quản lý tài sản

Phát hiện này mở ra thách thức mới cho những người thiết kế lớp phủ và kỹ sư bảo trì: sức bền của một lớp phủ không chỉ phụ thuộc vào khả năng chống mài mòn cơ học hay tính trơ về mặt hóa học, mà còn cần xét tới độ bền điện môi khi phải đối mặt với phóng điện vi mô từ giọt nước. Nếu các lớp phủ không đủ khả năng chịu điện trường mạnh tại các điểm tiếp xúc gần, các lỗ thủng nhỏ sẽ xuất hiện và tạo điều kiện cho ăn mòn tiếp tục phát triển.

Ở quy mô lớn, cơ chế này có thể góp phần lý giải một số hiện tượng suy giảm lớp phủ nhanh chóng ngoài đời thực, chẳng hạn trên ôtô, tàu thuyền hay cầu cống. Các con số ước tính thiệt hại do ăn mòn kim loại trên toàn cầu (theo Hiệp hội Bảo vệ và Hiệu năng Vật liệu) lên tới 2,5 nghìn tỷ USD mỗi năm, tương đương khoảng 3,4% GDP toàn cầu — và cơ chế phóng điện từ giọt nước có thể là một mảnh ghép cần cân nhắc khi tìm cách giảm thiểu tổn thất này.

Hạn chế hiện tại và hướng nghiên cứu tiếp theo

Mặc dù các thí nghiệm trong phòng thí nghiệm và mô phỏng đã làm sáng tỏ cơ chế, vẫn cần triển khai các nghiên cứu dài hạn trong môi trường tự nhiên để đánh giá vai trò của nước mưa và bụi nước biển dưới điều kiện thời tiết, tốc độ gió, muối biển và bụi thực tế. Những yếu tố này có thể ảnh hưởng tới mức điện tích tích tụ, tần suất va chạm và mức độ hư hại tích lũy trong thực tế.

Đối với cộng đồng nghiên cứu và sản xuất lớp phủ, thông tin này khuyến nghị cần bổ sung chỉ tiêu điện môi trong các tiêu chí đánh giá hiệu năng bảo vệ, song song với các yêu cầu về độ bền cơ học và khả năng chống hóa chất.

Câu hỏi thường gặp

Giọt nước tích điện hình thành như thế nào?

Điện tích hình thành khi chất lỏng tiếp xúc rồi tách khỏi bề mặt chất rắn; trong các thử nghiệm, giọt muối trượt trên lá, nhựa hoặc kính có thể tích lũy điện. Quá trình này là một dạng tĩnh điện giữa chất lỏng và rắn.

Loại lớp phủ nào bị ảnh hưởng trong thí nghiệm?

Các thí nghiệm cho thấy những lớp phủ như Teflon, polystyrene và lớp silica cách điện trên vàng đều có thể bị phá hủy bởi giọt tích điện. Ngược lại, giọt trung hòa không gây hư hại đáng kể trên tấm đồng phủ Teflon sau 3.000 va chạm trong thử nghiệm cụ thể đó.

Mất bao nhiêu lần va chạm thì xuất hiện thiệt hại đáng kể?

Kết quả cho thấy thiệt hại tích lũy: khoảng 10.000 lần va chạm với giọt tích điện làm suy giảm khả năng che chắn của lớp phủ trên lá đồng thương mại; tới 50.000 lần, xuất hiện vùng ăn mòn có kích thước trên milimét. Trong một số thử nghiệm khác, vết khuyết tật đã thấy sau 3.000 lượt trượt tại các ranh giới vật liệu đặc thù.

Làm sao có thể giảm thiểu rủi ro từ cơ chế này?

Một hướng tiếp cận hợp lý là xem xét bổ sung tiêu chí độ bền điện môi vào yêu cầu đối với lớp phủ bảo vệ, ngoài tiêu chí cơ học và hóa học. Ngoài ra, tăng cường kiểm tra định kỳ các bề mặt phơi nhiễm giọt bắn hoặc nước trượt, và nghiên cứu sâu hơn về hành vi tích điện của nước mưa và bụi nước biển trong điều kiện thực tế sẽ giúp xác định biện pháp phòng ngừa phù hợp.

Kết luận

Phát hiện về khả năng phóng điện của giọt nước di chuyển bổ sung một chiều nhìn quan trọng vào cơ chế phá hủy lớp phủ kim loại. Dù mỗi giọt mang điện tích nhỏ, hiệu ứng điện trường cục bộ có thể tạo ra lỗ thủng vi mô, và tổn thương tích lũy theo thời gian có thể dẫn đến ăn mòn rõ rệt. Việc nhận thức và đưa yếu tố điện môi vào thiết kế lớp phủ cùng các chương trình bảo trì có thể giúp giảm thiểu rủi ro do cơ chế này gây ra.

Để hiểu sâu hơn về hành trình nghề nghiệp của các lãnh đạo kỹ thuật trong ngành công nghệ phần cứng và cách họ ảnh hưởng đến thiết kế sản phẩm, bạn có thể đọc bài phân tích chi tiết về hành trình sự nghiệp của John Ternus trong ngành công nghệ, tại bài Hành trình dài của kỹ sư phần cứng đến ghế CEO Apple, nơi trình bày các bước phát triển nghề nghiệp và dự án phần cứng quan trọng mà ông tham gia.

Nếu bạn quan tâm đến rủi ro khi tương tác với nước ở vận tốc cao và muốn so sánh hình ảnh điện ảnh với thực tế khoa học, bài viết khám phá chi tiết về sự khác biệt giữa màn ảnh và nguy cơ thực tế khi nhảy từ vách đá xuống nước có thể cung cấp góc nhìn y tế-kỹ thuật bổ sung, xem tại Những điều cần biết về nhảy vách đá xuống nước và nguy cơ thực tế.

Đối với những ai quan tâm đến nguồn gốc và sự lan tỏa của loài gà nhà qua lịch sử, bài viết về hành trình thế giới hóa của loài gà từ Đông Nam Á phân tích bằng chứng di truyền và khảo cổ học sẽ là tư liệu nền tảng hữu ích; tham khảo tại Nguồn gốc gà nhà ở Đông Nam Á và quá trình lan tỏa.
